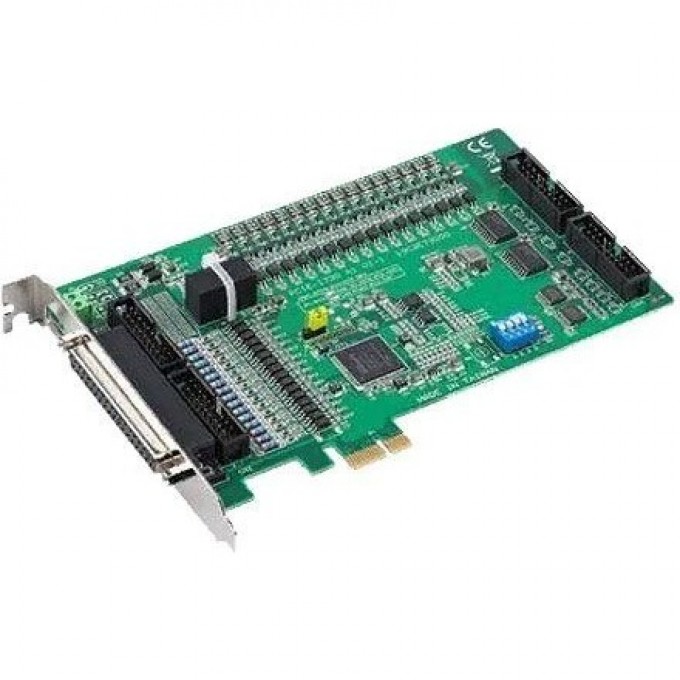

Плата ввода-вывода PCI Express ADVANTECH с 32 каналами дискретного ввода и 32 каналами дискретного вывода PCIE-1730H-AE

Advantech PCIE-1730H-AE — это плата ввода-вывода PCI Express от бренда Advantech, предназначенная для промышленных, строительных и инженерных систем. Она обеспечивает 32 канала дискретного ввода и 32 канала дискретного вывода, что делает ее подходящей для широкого спектра задач автоматизации и управления.

Плата оснащена системной шиной PCI-Express x1 и имеет изоляцию дискретного ввода и вывода 2500 В, обеспечивая надежную защиту от помех. Каналы дискретного ввода работают по принципу контакта с внешним питанием (приемник) с логическим уровнем 10-30 В для 'лог. 1' и 0-3 В для 'лог. 0'. Каналы дискретного вывода являются типом 'открытый коллектор' (приемник сигнала) с выходным напряжением 5-40 В и максимальным выходным током 500 мА.

Устройство совместимо с операционными системами Windows XP, Windows 7, Windows 8 и Windows 10. Рабочий температурный диапазон составляет от 0 до 60 °С, а температура хранения — от -40 до 70 °С. Плата потребляет 2 Вт мощности и поддерживает инструментальные среды Visual Studio .NET и LabVIEW для разработки приложений.

Разъемы включают DB37 Female для внешних подключений и 3x20-pin box header, 20-pin box header для внутренних. Высота платы составляет 100 мм, глубина — 168 мм. Допустимая влажность эксплуатации находится в диапазоне от 5 до 95%. Устройство сертифицировано по стандартам CE/FCC.
