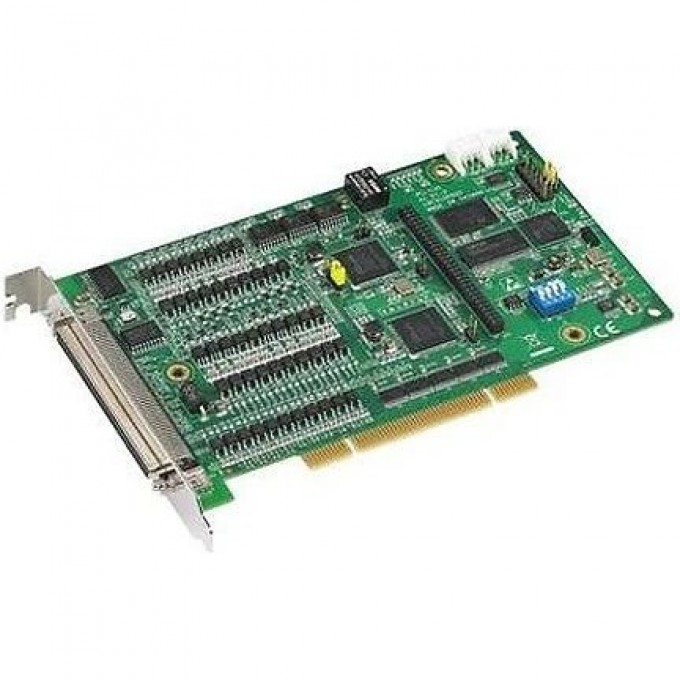

Плата ввода-вывода ADVANTECH Серия PCI PCI-1245E-AE

Плата Advantech PCI-1245E-AE от бренда Advantech представляет собой устройство ввода-вывода, предназначенное для использования в промышленных и инженерных системах. Она поддерживает системную шину Universal PCI и совместима с операционными системами Windows XP и Windows 7. Плата оснащена 16 каналами дискретного ввода и 16 каналами дискретного вывода.

Технические характеристики включают рабочую температуру от 0 до 60 °С и температуру хранения от -20 до 85 °С. Входное напряжение питания составляет 12-24 В постоянного тока. Каналы дискретного ввода имеют изоляцию 2500 В и работают с внешним питанием, логический 1 контакт поддерживает 10-30 В, а логический 0 контакт — 0-3 В. Каналы дискретного вывода типа «открытый коллектор» также имеют изоляцию 2500 В, выходное напряжение 5-40 В и максимальный выходной ток 100 мА.

Плата также включает 4 канала вывода частоты с максимальной частотой 10 МГц. Тип канала энкодера поддерживает сигналы A/B и Up/Down. Каналы вывода частоты поддерживают импульсы управления с сигналами CW/CCW, Pulse/Dir и диапазоном выходных частот от 0 до 5 МГц. Разъемы выполнены в формате 100-pin SCSI II Female. Устройство соответствует стандартам CE/FCC.

Данное оборудование предназначено для применения в задачах, требующих стабильной работы и точности в условиях промышленных нагрузок, обеспечивая надёжное взаимодействие с внешними устройствами и системами управления.
