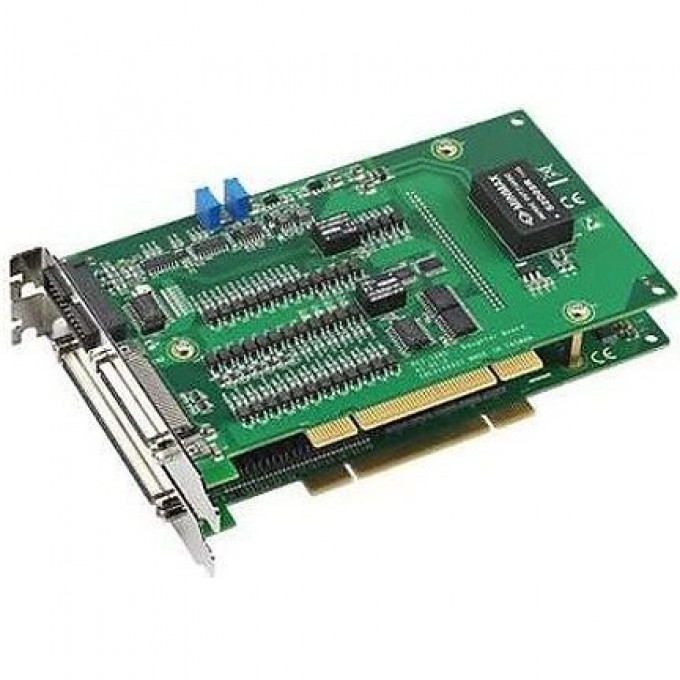

Плата ввода-вывода ADVANTECH PCI Серия PCI PCI-1265-AE

Advantech PCI-1265-AE — это плата ввода-вывода, разработанная для применения в промышленных, строительных и инженерных системах. Она обеспечивает стабильную работу и совместимость с операционными системами Windows XP и Windows 7. Плата предназначена для задач, где требуется надёжная обработка дискретных сигналов и управление частотой.

Устройство оснащено 32 каналами дискретного ввода и 32 каналами дискретного вывода с изоляцией 2500 В для каждого типа каналов. Каналы дискретного ввода работают по принципу контакта с внешним питанием (приемник) с логической 1 от 10 до 30 В и логическим 0 от 0 до 3 В. Каналы дискретного вывода выполнены по типу открытого коллектора с выходным напряжением от 5 до 40 В и максимальным выходным током 100 мА. Поддерживается системная шина Universal PCI.

Плата также включает 6 каналов вывода частоты с типом канала «Импульсы управления» и диапазоном выходных частот от 0 до 5 МГц. Тип сигнала вывода может быть CW/CCW или Pulse/Dir. Рабочая температура платы составляет от 0 до 60 °С, а температура хранения — от -20 до 85 °С. Допустимая влажность эксплуатации варьируется от 5 до 95 %.

Плата Advantech PCI-1265-AE имеет разъемы 100-pin SCSI II Female и 50-pin SCSI II Female. Входное напряжение питания постоянного тока находится в диапазоне от 12 до 24 В. Устройство сертифицировано по стандартам CE/FCC, что подтверждает его соответствие международным требованиям качества и безопасности.

• Совместимость с операционными системами Windows XP и Windows 7;
• Рабочая температура от 0 до 60 °С;
• Температура хранения от -20 до 85 °С;
• Высота 100 мм, глубина 175 мм;
• Допустимая влажность эксплуатации от 5 до 95 %;
• Разъемы: 100-pin SCSI II Female, 50-pin SCSI II Female;
• Сертификаты CE/FCC;
• Входное напряжение питания: 12 ... 24 В постоянного тока;
• Системная шина Universal PCI;
• 32 канала дискретного ввода;
• 32 канала дискретного вывода;
• Логическая 1 контакта с внешним питанием: 10 ... 30 В;
• Логический 0 контакта с внешним питанием: 0 ... 3 В;
• Изоляция дискретного ввода: 2500 В;
• Тип канала энкодера;
• Максимальная частота 10 МГц;
• Тип каналов дискретного вывода: Открытый коллектор;
• Тип сигнала: A/B, Up/Down;
• Тип каналов дискретного ввода: Контакт с внешним питанием;
• Приемник/Источник сигнала: Приемник;
• Выходное напряжение дискретного вывода: 5 ... 40 В;
• Максимальный выходной ток: 100 мА;
• Изоляция дискретного вывода: 2500 В;
• Всего каналов вывода частоты: 6;
• Тип канала вывода: Импульсы управления;
• Тип сигнала вывода: CW/CCW, Pulse/Dir;
• Диапазон выходных частот: 0 ~ 5 МГц.
