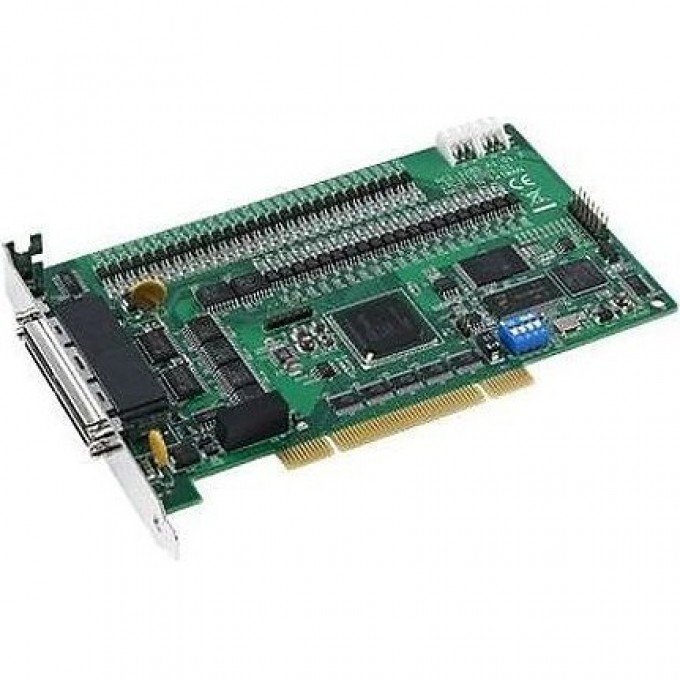

Плата ввода-вывода ADVANTECH PCI Серия PCI PCI-1285-AE

Плата Advantech PCI-1285-AE представляет собой устройство ввода-вывода, разработанное брендом Advantech для промышленных и инженерных систем. Она обеспечивает стабильную работу и предназначена для применения в условиях, где требуется надёжность и соответствие современным стандартам качества. Устройство совместимо с операционными системами Windows XP и Windows 7.

Данная плата оснащена 32 каналами дискретного ввода и 32 каналами дискретного вывода. Каналы дискретного ввода имеют тип «Контакт с внешним питанием» с логической 1 в диапазоне 10-30 В и логическим 0 в диапазоне 0-4 В. Каналы дискретного вывода выполнены по типу «Открытый коллектор» с выходным напряжением 10-30 В и максимальным током 60 мА. Изоляция как для ввода, так и для вывода составляет 2500 В. Плата также включает 8 каналов вывода частоты с типом «Импульсы управления» и диапазоном выходных частот 0-5 МГц, поддерживая сигналы CW/CCW, Pulse/Dir.

Плата Advantech PCI-1285-AE предназначена для интеграции в системы автоматизации, управления движением и сбора данных. Она подходит для задач, требующих точного контроля и мониторинга, благодаря поддержке энкодерных сигналов типа A/B с максимальной частотой 10 МГц. Устройство рассчитано на эксплуатацию в диапазоне температур от 0 до 60 °С при относительной влажности от 5 до 95%.

Плата подключается через системную шину Universal PCI и оснащена двумя 100-контактными разъемами mini-SCSI Female. Питание осуществляется от постоянного тока в диапазоне 12-24 В. Устройство имеет сертификаты CE/FCC, подтверждающие его соответствие международным стандартам. Габаритные размеры платы составляют 100 мм в высоту и 175 мм в глубину.
