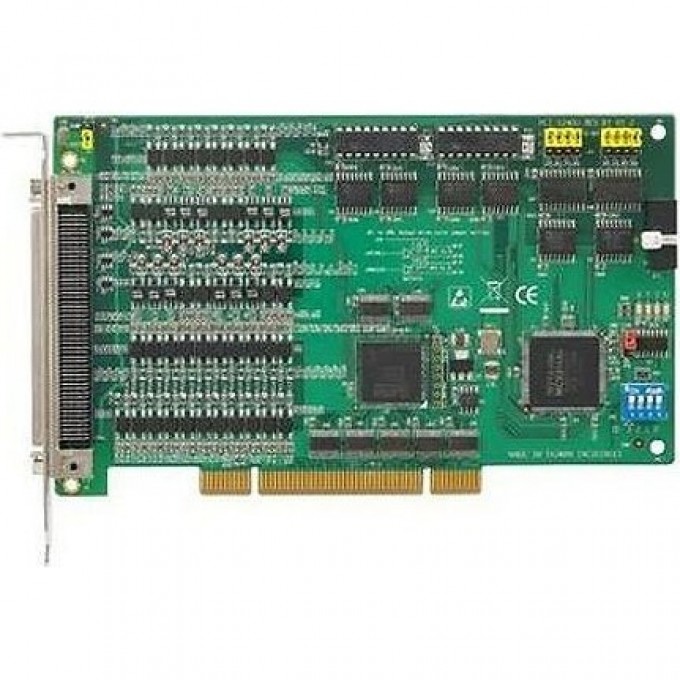

Плата управления движением ADVANTECH Серия PCI с 12 дискретными входами и 16 дискретными выходами PCI-1240U-B2E

Advantech PCI-1240U-B2E — это плата управления движением от бренда Advantech, разработанная для применения в промышленных и инженерных системах. Она оснащена 12 каналами дискретного ввода и 16 каналами дискретного вывода, а также поддерживает работу с энкодерами и управление импульсами. Плата совместима с операционными системами Windows XP и Windows 7, что обеспечивает широкие возможности интеграции.

Плата работает через универсальную системную шину PCI и имеет разъемы 100-pin SCSI II Female. Каналы дискретного ввода типа «контакт с внешним питанием» обеспечивают логический уровень 1 от 10 до 50 В и логический уровень 0 от 0 до 3 В, с изоляцией 2500 В. Каналы дискретного вывода типа «открытый коллектор» поддерживают выходное напряжение от 5 до 40 В и максимальный выходной ток 200 мА, также с изоляцией 2500 В.

Устройство поддерживает энкодеры с максимальной частотой 1 МГц и типом сигнала A/B, Up/Down. Для вывода частоты предусмотрено 4 канала с типом «импульсы управления» и типом сигнала CW/CCW, Pulse/Dir, работающие в диапазоне от 0 до 4 МГц. Плата предназначена для использования в условиях рабочей температуры от 0 до 60 °С и допустимой влажности от 5 до 95%.

Плата Advantech PCI-1240U-B2E соответствует стандартам CE/FCC и обеспечивает стабильную работу в различных промышленных условиях. Она подходит для задач, требующих точного управления движением и надежной обработки дискретных сигналов. Входное напряжение питания постоянного тока составляет от 12 до 24 В.
