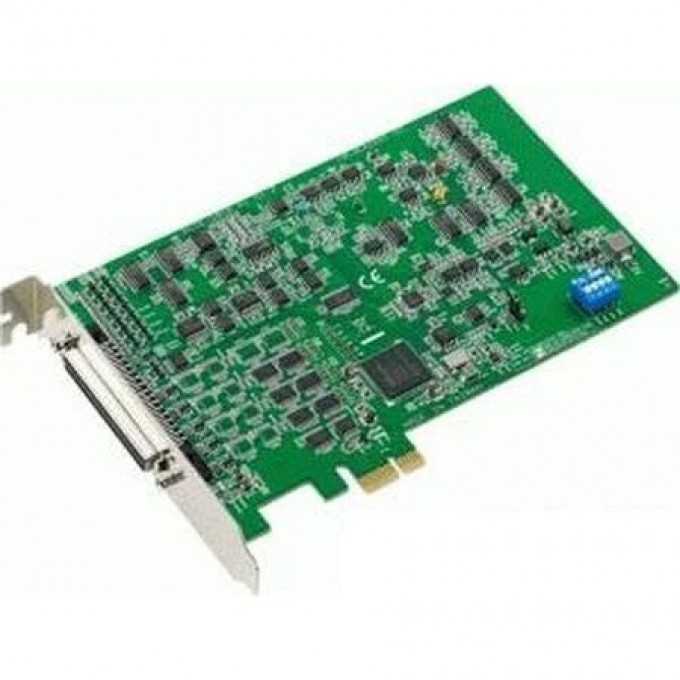

Плата сбора данных ADVANTECH с аналоговым и дискретным вводом-выводом PCI-Express x1 PCIE-1816-AE

Advantech PCIE-1816-AE — это плата сбора данных, разработанная для высокоточных измерений и управления в промышленных и инженерных системах. Устройство оснащено интерфейсом PCI-Express x1, что обеспечивает высокую скорость передачи данных. Плата поддерживает 16 каналов аналогового ввода с разрядностью АЦП 16 бит и частотой выборки 1000 кГц, а также 2 канала аналогового вывода. Дополнительно предусмотрено 24 канала дискретного ввода-вывода.

Плата Advantech PCIE-1816-AE обеспечивает гибкость в работе с различными типами сигналов. Диапазон входного сигнала по напряжению для аналоговых каналов включает +/-1.25 В, +/-2.5 В, +/-5 В, +/-10 В, 0...2.5 В, 0...5 В, 0...10 В с точностью 0.008%. Для аналоговых выходов доступны диапазоны 0...5 В, 0...10 В, +/-5 В, +/-10 В. Дискретные каналы ввода-вывода имеют тип «Контакт с внешним питанием» и «Открытый коллектор» соответственно, с напряжением логической единицы 2...5 В и логического нуля 0...0.8 В.

Данная плата подходит для использования в системах автоматизации, лабораторных измерениях, контроле производственных процессов и других приложениях, где требуется надежный и точный сбор и вывод данных. Совместимость с операционными системами Windows XP, 7, 8, 10 и поддержка инструментальных сред Visual Studio .NET и LabVIEW упрощают интеграцию и разработку программного обеспечения. Рабочая температура от 0 до 60 °С и допустимая влажность 5-95% обеспечивают стабильную работу в различных условиях.

Плата Advantech PCIE-1816-AE также включает 2 канала измерения частоты/импульсов с разрядностью счетчика 32 бит и максимальной частотой 10 МГц. Подключение осуществляется через 68-контактный разъем SCSI-II. Продукт сертифицирован по стандартам CE/FCC, что подтверждает его соответствие международным требованиям безопасности и качества.
