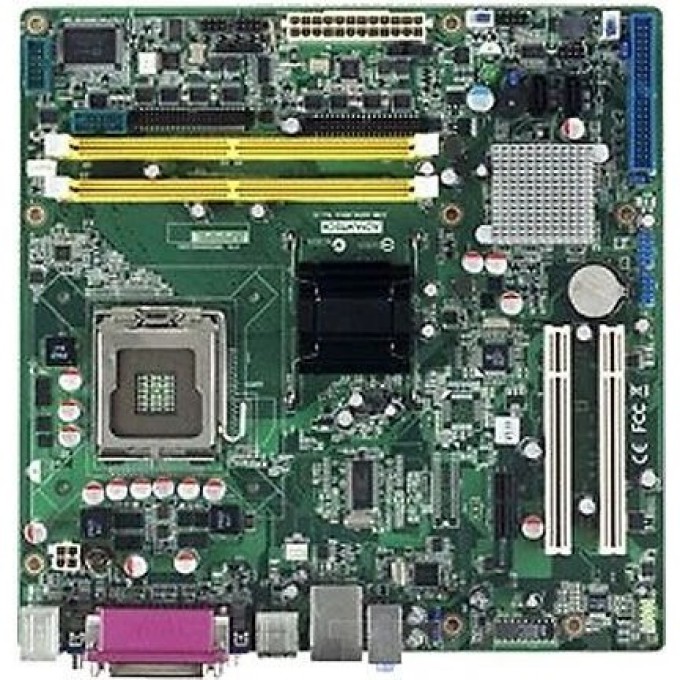

Промышленная материнская плата ADVANTECH AIMB Серия Intel 945G+ICH7 Micro ATX AIMB-562VG-GRA1E

Advantech AIMB-562VG-GRA1E — это промышленная материнская плата от бренда Advantech, разработанная для применения в условиях, требующих высокой надёжности и стабильности. Она поддерживает процессоры Intel Celeron, Intel Core 2 Duo, Intel Pentium 4 и Intel Core Duo, а также оснащена чипсетом Intel 945G+ICH7. Плата выполнена в форм-факторе Micro ATX и предназначена для работы в температурном диапазоне от 0 до 60 °С.

Материнская плата оснащена двумя разъемами DDR2 DIMM 240pin, поддерживающими до 4 ГБ оперативной памяти DDR2 533 или DDR2 667. Встроенный видеоконтроллер интегрирован в чипсет и предоставляет два интерфейса VGA. Для расширения функционала предусмотрены 2 слота PCI и 1 слот PCI Express x1. Коммуникационные возможности включают 8 портов USB 2.0, 8 портов RS-232 и 2 комбинированных порта RS-232/422/485, а также один гигабитный Ethernet порт на контроллере Realtek 8111C.

Плата имеет GPIO с 8 цифровыми входами и 8 цифровыми выходами, что позволяет использовать её для управления внешними устройствами. Внутренние разъемы включают 2xSATA 2, 10-pin DIO, 24-pin ATX, 2x14-pin RS-232/422/485, 4x4-pin USB 2.0, 40-pin IDE, 4-pin ATX и 8x10-pin RS-232. Наличие программного таймера с временем срабатывания от 1 до 255 секунд обеспечивает дополнительную функциональность для промышленных приложений. Плата подходит для использования в промышленности, строительстве и инженерных системах.

В комплектацию входят кабели: 1xIDE HDD, 2xSerial ATA HDD data, 2xSerial ATA HDD power и 4xCOM port kit. Разъемы на задней панели включают 2xDB15 VGA, PS/2 для мыши и клавиатуры, RJ45 Ethernet, 4xUSB, Mic In, Line Out и LPT. Входное напряжение питания составляет 12 В постоянного тока.
