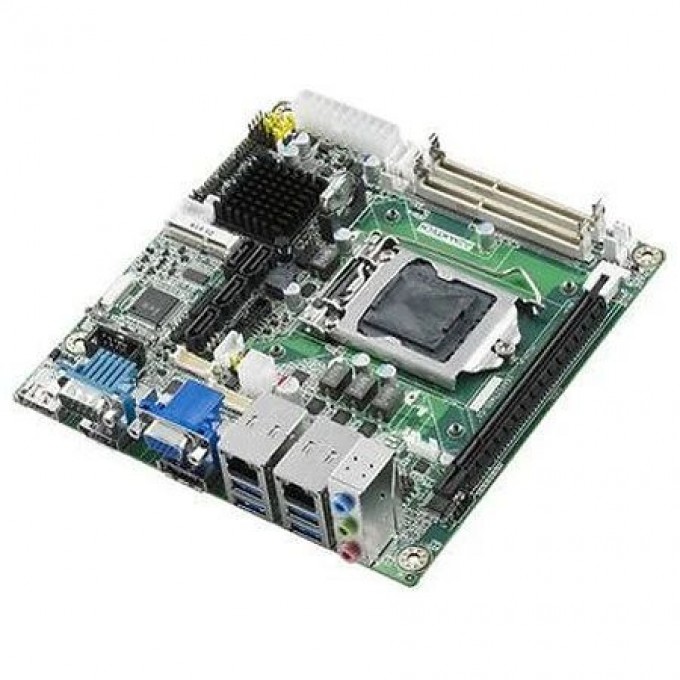

Промышленная материнская плата Mini-ITX ADVANTECH Серия AIMB AIMB-274G2-00A1E

Advantech AIMB-274G2-00A1E — промышленная материнская плата форм-фактора Mini-ITX от бренда Advantech. Данная модель разработана для применения в промышленных, строительных и инженерных системах, где требуется высокая надёжность и стабильность работы при минимальных эксплуатационных затратах. Плата поддерживает процессоры Intel Core i3, i5, i7 и Pentium с сокетом LGA1150 и чипсетом Intel Q87.

Плата оснащена двумя разъемами SODIMM 204pin для оперативной памяти DDR3/DDR3L с частотой 1333/1600 МГц, поддерживая до 16 ГБ. Видеоконтроллер интегрирован в процессор, а для вывода изображения предусмотрены DisplayPort, HDMI и VGA. Для сетевых подключений имеется два порта Ethernet 10/100/1000 Mbps с контроллерами Intel i217LM и Intel i211-AT. Плата также включает один слот PCI Express x16 и два слота Mini-PCIe для расширения функциональности.

Для подключения периферийных устройств предусмотрено 10 портов USB (6x USB 2.0, 4x USB 3.0), 2 COM-порта (1x RS-232, 1x RS-232/422/485), а также 4xDigital In / 4xDigital Out GPIO. Внутренние разъемы включают 4xSATA 3, 10-pin DIO, 1x14-pin RS-232/422/485, 6x4-pin USB 2.0, 4-pin ATX, 20-pin ATX и 40-pin LVDS. Рабочая температура платы составляет от 0 до 60 °С, что обеспечивает стабильность в различных условиях эксплуатации.

В комплектацию входят кабели: 2xSATA HDD, 2xSATA power и 1xSerial port. Плата имеет программный таймер с временем срабатывания от 1 до 255 секунд. Размеры платы составляют 170 мм в ширину и 170 мм в длину. Входное напряжение питания постоянного тока находится в диапазоне 12 В.
