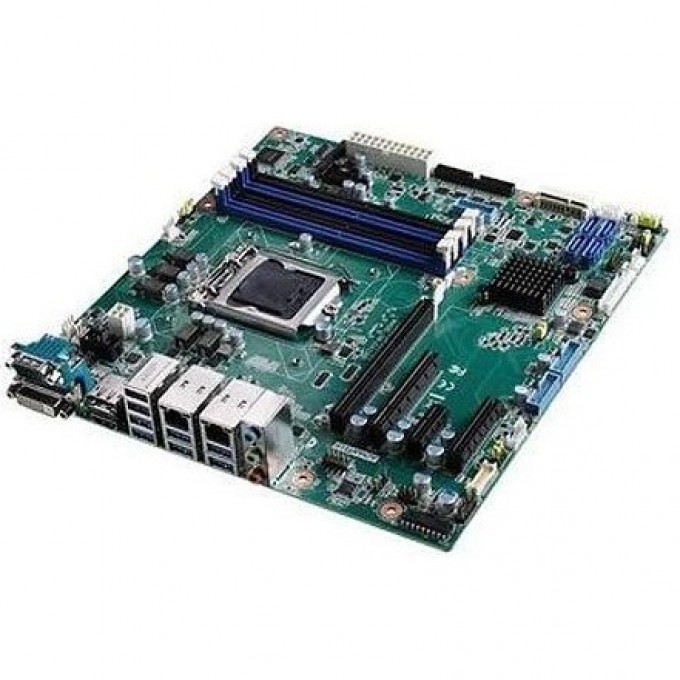

Промышленная материнская плата ADVANTECH Серия AIMB AIMB-585QG2-00A1E
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Advantech AIMB-585QG2-00A1E — промышленная материнская плата форм-фактора Micro ATX, предназначенная для использования в индустриальных системах. Она поддерживает процессоры Intel Celeron, Core i3/i5/i7, Pentium и Xeon E3 на сокете LGA1151 с чипсетом Intel Q170. Плата оснащена двумя разъемами DDR4 DIMM 288-pin для оперативной памяти DDR4 2133, поддерживая до 32 ГБ ОЗУ.
Плата имеет широкие возможности подключения: 10 портов USB v3.0, 2 порта USB v2.0, 5 портов RS-232 и 1 порт RS-232/422/485. Для сетевого подключения предусмотрены два порта Ethernet 10/100/1000 Megabit/s с контроллером Intel i219-LM. Видеоконтроллер встроен в процессор, а для вывода изображения доступны DisplayPort, DVI-D и HDMI. Аудиосистема реализована на базе контроллера Realtek ALC892 с линейным выходом.
Advantech AIMB-585QG2-00A1E подходит для применения в промышленных автоматизированных системах, встраиваемых решениях и других задачах, где требуется высокая надежность и стабильность работы в условиях от 0 до 60 °С при влажности от 5 до 95 %. Плата совместима с операционными системами Windows Embedded Standard 7, Windows Embedded Standart 8.1 и Windows IoT Enterprise 10.
Плата оснащена программным таймером с временем срабатывания от 1 до 255 секунд/минут, 8 цифровыми входами/выходами GPIO и четырьмя каналами SATA III. Для расширения функционала доступны слоты PCI Express x16, x8, x4 и x1. Поддержка функций мониторинга системы обеспечивает контроль за состоянием оборудования. Продукт сертифицирован по стандартам CE и FCC.
• Поддержка процессоров Intel Celeron, Core i3/i5/i7, Pentium, Xeon E3;
• Сокет LGA1151;
• Чипсет Intel Q170;
• 2xDDR4 DIMM 288-pin для до 32 ГБ DDR4 2133 МГц ОЗУ;
• Форм-фактор Micro ATX;
• 10 портов USB v3.0 и 2 порта USB v2.0;
• 6 COM-портов (5xRS-232, 1xRS-232/422/485);
• 2 порта Gigabit Ethernet (Intel i219-LM);
• Видеовыходы DisplayPort, DVI-D, HDMI;
• 8xDigital In / 8xDigital Out GPIO;
• Слоты расширения: 1xPCIe x16, 1xPCIe x8, 1xPCIe x4, 1xPCIe x1;
• 4 канала SATA III;
• Аудиоконтроллер Realtek ALC892 с линейным выходом;
• Программный таймер 1-255 сек/мин;
• Рабочая температура 0 ... 60 °С;
• Совместимость с Windows Embedded Standard 7/8.1, Windows IoT Enterprise 10;
• Поддержка функций мониторинга системы;
• Сертификаты CE, FCC.
