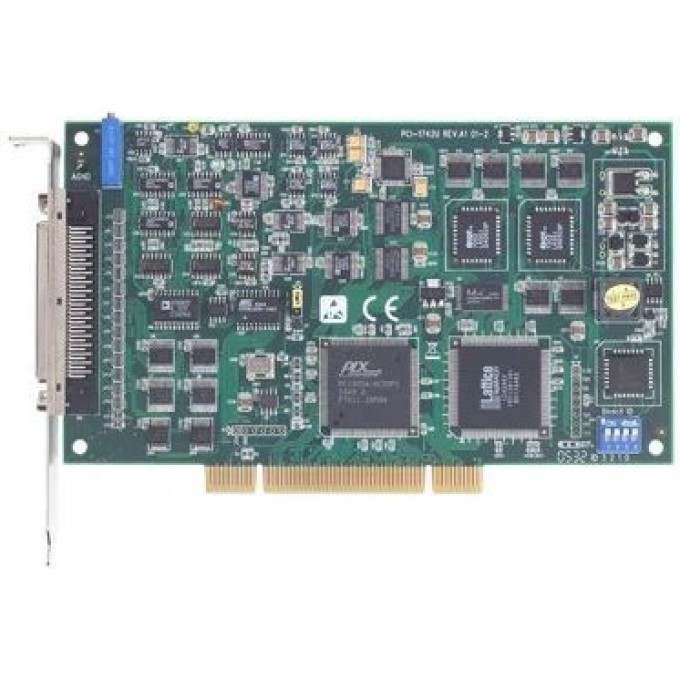

Плата ввода-вывода Universal PCI ADVANTECH Серия PCI PCI-1742U

Advantech PCI-1742U — это плата ввода-вывода, предназначенная для работы с системной шиной Universal PCI. Произведена брендом Advantech в рамках серии Advantech PCI. Устройство интегрирует 16 каналов аналогового ввода с разрядностью АЦП 16 Бит и частотой выборки 1000 кГц, а также 2 канала аналогового вывода с разрядностью ЦАП 16 Бит. Дополнительно плата оснащена 16 каналами дискретного ввода и 16 каналами дискретного вывода.

Плата поддерживает диапазон входного сигнала по напряжению от +/-1.25 В до +/-10 В и от 0 до 10 В. Диапазон выходных сигналов по напряжению составляет от 0 до 10 В и от +/-5 В до +/-10 В. Для дискретного вывода используются каналы типа «Открытый коллектор» с выходным напряжением 0...5 В, а для дискретного ввода — каналы типа «Контакт с внешним питанием».

Устройство включает один канал измерения частоты/импульсов с разрядностью счетчика 16 Бит и максимальной частотой 10 МГц. Плата совместима с операционными системами Windows XP, Windows 7 и Windows 8. Подключение осуществляется через 68-pin SCSI-II разъемы. Потребляемая мощность составляет 5 Вт. Рабочая температура находится в диапазоне от 0 до 60 °С, а температура хранения — от -20 до 70 °С. Допустимая влажность эксплуатации — от 5 до 95 %.

Плата Advantech PCI-1742U может использоваться в промышленных, строительных и инженерных системах, где требуется точный сбор и управление данными. Инструментальная среда для работы с платой включает Visual Studio .NET и LabVIEW. Устройство имеет сертификаты CE/FCC, подтверждающие соответствие стандартам качества и безопасности.
