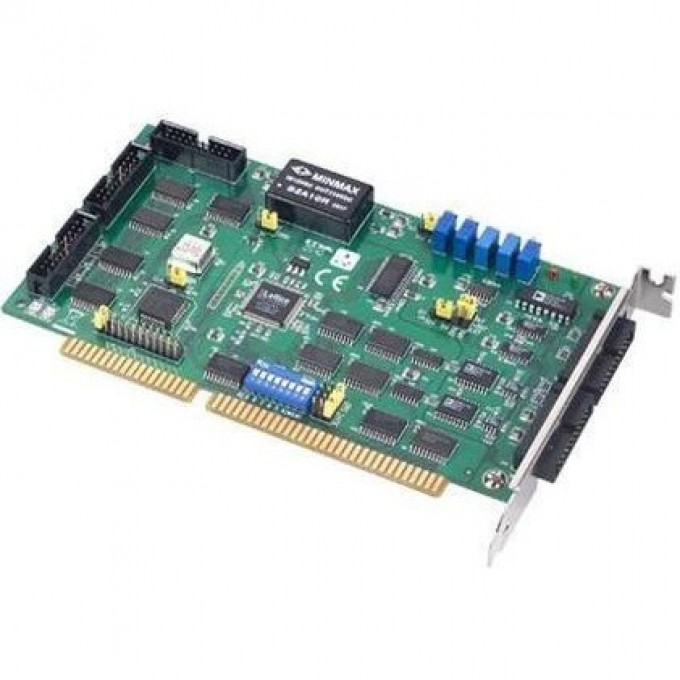

Плата ввода-вывода ISA ADVANTECH PCL Серия с 16 каналами аналогового и дискретного ввода/вывода PCL-812PG-CE

Advantech PCL-812PG-CE — это плата ввода-вывода, предназначенная для работы с системной шиной ISA. Произведена брендом Advantech в рамках серии PCL. Данное устройство обеспечивает 16 каналов аналогового ввода с разрядностью АЦП 12 Бит и частотой выборки 30 кГц, а также 16 каналов дискретного ввода. Плата также оснащена 2 каналами аналогового вывода с разрядностью ЦАП 12 Бит и 16 каналами дискретного вывода.

Плата поддерживает диапазон входного сигнала по напряжению от +/-1.25 В до +/-10 В и диапазон выходных сигналов по напряжению от 0...5 В до +/-10 В. Тип каналов дискретного вывода — открытый коллектор, а дискретного ввода — контакт с внешним питанием. Устройство имеет 1 канал измерения частоты/импульсов с разрядностью счетчика 16 Бит и максимальной частотой 500 кГц. Точность аналогового входа составляет 0.4 %.

Advantech PCL-812PG-CE предназначена для использования в промышленных, строительных и инженерных системах, где требуется стабильная работа и точный сбор/вывод данных. Совместимость с операционной системой Windows XP позволяет интегрировать плату в существующие системы. Рабочая температура устройства находится в диапазоне от 0 до 60 °С, а температура хранения — от -20 до 65 °С при допустимой влажности эксплуатации от 5 до 95 %.

Плата имеет внутренние разъемы 3x20-pin box header и 2x20-pin box header, потребляемая мощность составляет 2.5 Вт. Устройство сертифицировано по стандартам CE/FCC, что подтверждает его соответствие международным требованиям качества и безопасности.
