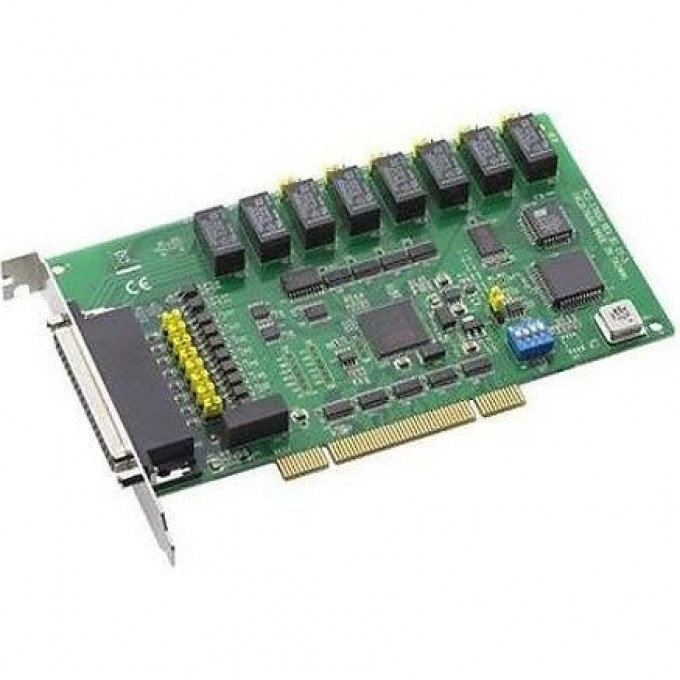

Плата релейного ввода-вывода ADVANTECH Серия PCI PCI-1760U-BE

Advantech PCI-1760U-BE — это плата релейного ввода-вывода от бренда Advantech. Устройство предназначено для использования в промышленных, строительных и инженерных системах, где требуется стабильная работа и минимальные эксплуатационные затраты. Плата обеспечивает функциональность дискретного ввода и вывода, а также измерение частоты/импульсов.

Плата оснащена 8 каналами дискретного ввода и 8 каналами дискретного вывода. Тип каналов дискретного ввода — контакт с внешним питанием, с логической единицей 4.5-12 В и логическим нулем 0-1 В. Изоляция дискретного ввода составляет 2500 В. Каналы дискретного вывода представлены электромеханическими реле: 2 реле с перекидными контактами (C) и 6 реле с нормально разомкнутыми контактами (A). Максимальный коммутируемый ток для реле с контактами (A) составляет 2А при 30В постоянного тока и 1А при 110В переменного тока, а для реле с контактами (C) — 2А при 30В постоянного тока и 0.6A при 125В переменного тока. Также имеются 8 каналов измерения частоты/импульсов с разрядностью счетчика 16 бит и максимальной частотой 0.5 кГц.

Плата совместима с операционными системами Windows XP, Windows 7, Windows 8 и подключается через универсальную системную шину PCI. Рабочая температура устройства находится в диапазоне от 0 до 60 °С, а температура хранения — от -20 до 70 °С. Потребляемая мощность составляет 5 Вт. Для разработки приложений поддерживаются инструментальные среды Visual Studio .NET и LabVIEW. Разъемы для подключения — DB37 Female.

Устройство сертифицировано по стандартам CE/FCC, что подтверждает его соответствие требованиям безопасности и качества. Высота платы составляет 100 мм, глубина — 175 мм. Допустимая влажность эксплуатации варьируется от 5 до 95%.

• 8 каналов дискретного ввода;
• 8 каналов дискретного вывода;
• 2 реле с перекидными контактами (C);
• 6 реле с нормально разомкнутыми контактами (A);
• Изоляция дискретного ввода 2500 В;
• 8 каналов измерения частоты/импульсов;
• Разрядность счетчика 16 бит;
• Максимальная частота 0.5 кГц;
• Совместимость с Windows XP, Windows 7, Windows 8;
• Подключение через Universal PCI;
• Рабочая температура от 0 до 60 °С;
• Потребляемая мощность 5 Вт;
• Поддержка Visual Studio .NET, LabVIEW;
• Разъемы DB37 Female;
• Сертификация CE/FCC.
