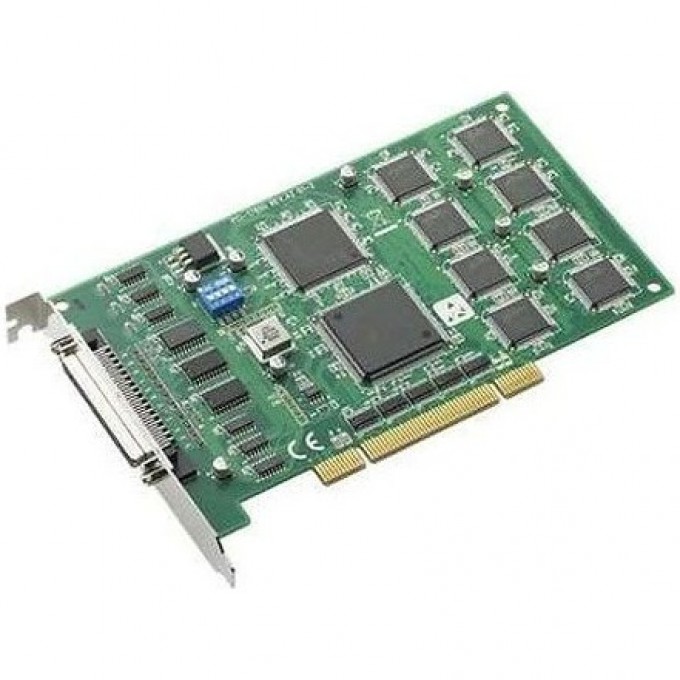

Плата счетчиков-таймеров ADVANTECH Серия PCI PCI-1780U-AE

Advantech PCI-1780U-AE представляет собой плату счетчиков-таймеров, разработанную брендом Advantech в рамках серии Advantech PCI. Устройство предназначено для сбора и обработки данных о частоте и импульсах, а также для управления дискретными входами и выходами. Плата совместима с операционными системами Windows XP, Windows 7 и Windows 8, что обеспечивает широкие возможности интеграции в различные программные среды.

Плата оснащена 8 каналами дискретного ввода и 8 каналами дискретного вывода. Каналы дискретного ввода выполнены по типу контакта с внешним питанием, с логическим уровнем '1' в диапазоне 2-5 В и '0' в диапазоне 0-0.8 В. Каналы дискретного вывода реализованы по типу открытого коллектора с выходным напряжением 0-5 В. Для измерения частоты и импульсов предусмотрено 8 каналов с разрядностью счетчика 16 бит и максимальной частотой до 20 МГц. Подключение осуществляется через 68-контактный разъем SCSI-II.

Advantech PCI-1780U-AE подходит для применения в промышленных системах автоматизации, измерительных комплексах и инженерных системах, где требуется точный учет импульсов, измерение частоты и управление дискретными сигналами. Инструментальная среда включает Visual Studio .NET и LabVIEW, что упрощает разработку пользовательских приложений. Устройство работает в диапазоне температур от 0 до 60 °С и потребляет до 5 Вт.

Плата имеет габариты 100 мм в высоту и 175 мм в глубину. Устройство сертифицировано по стандартам CE/FCC, что подтверждает его соответствие европейским и американским требованиям безопасности и электромагнитной совместимости. Допустимая влажность эксплуатации составляет от 5 до 95% без конденсации.
