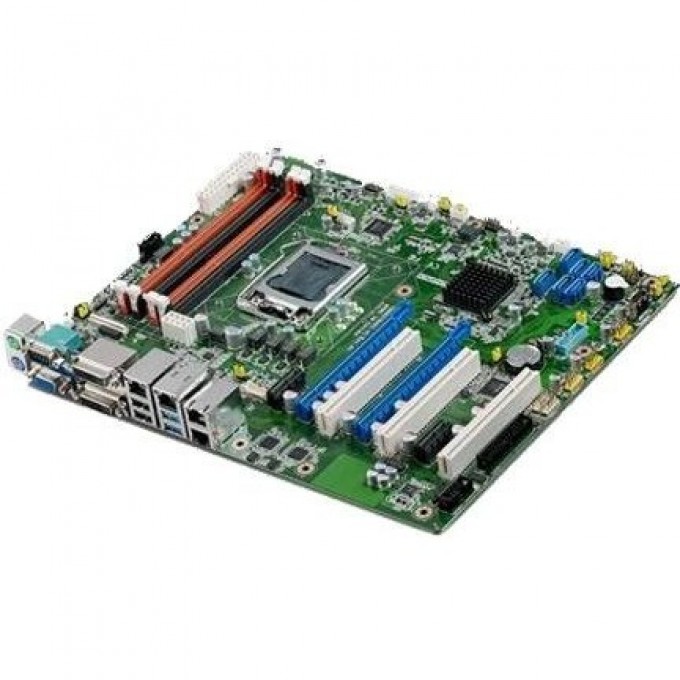

Промышленная серверная материнская плата ADVANTECH ASMB-784G2 форм-фактор ATX ASMB-784G2-00A1E

Advantech ASMB-784G2 — это промышленная серверная материнская плата форм-фактора ATX, разработанная для применения в условиях, требующих высокой надёжности и стабильности. Она поддерживает процессоры Intel Core i3, i5, i7 и Intel Xeon E3 v3 с сокетом LGA1150 и оснащена чипсетом Intel C226. Плата предназначена для использования в промышленных, строительных и инженерных системах, где важна бесперебойная работа оборудования.

Материнская плата ASMB-784G2 оснащена четырьмя разъемами DDR3 DIMM 240pin, поддерживающими до 32 ГБ оперативной памяти типов DDR3 1066, DDR3 1333 и DDR3 1600, с возможностью установки съемных модулей и поддержкой ECC. Для расширения функционала предусмотрены два слота PCI Express x16, два слота PCI Express x1 и три слота PCI, что обеспечивает гибкость в подключении периферийных устройств. Видеоконтроллер встроен в процессор, а для вывода изображения доступны интерфейсы VGA и 2xDVI.

Плата имеет шесть каналов SATA III с поддержкой RAID уровней 0, 1, 5, 10, что позволяет создавать отказоустойчивые дисковые подсистемы. Сетевые возможности представлены двумя портами Gigabit Ethernet с контроллерами Intel i217LM и Intel I210-AT. Для подключения внешних устройств доступны 9 портов USB 2.0 и 4 порта USB 3.0, а также 2 COM-порта (RS-232). Встроенный программный таймер с временем срабатывания от 1 до 255 секунд обеспечивает дополнительный контроль над системой. Плата рассчитана на работу в диапазоне температур от 0 до 60 °С при влажности от 0 до 90 %.

В комплект поставки входят 2 кабеля SATA data и 2 кабеля SATA power. Внутренние разъемы включают 4-pin SMBus, 26-pin LPT, 10-pin RS-232, 7x4-pin USB 2.0, 10-pin Audio, GPIO, 2x19-pin USB 3.0, 8-pin ATX и 6xSATA 3. Параллельный порт LPT также присутствует. Размеры платы составляют 244 мм в ширину и 304.8 мм в длину.
