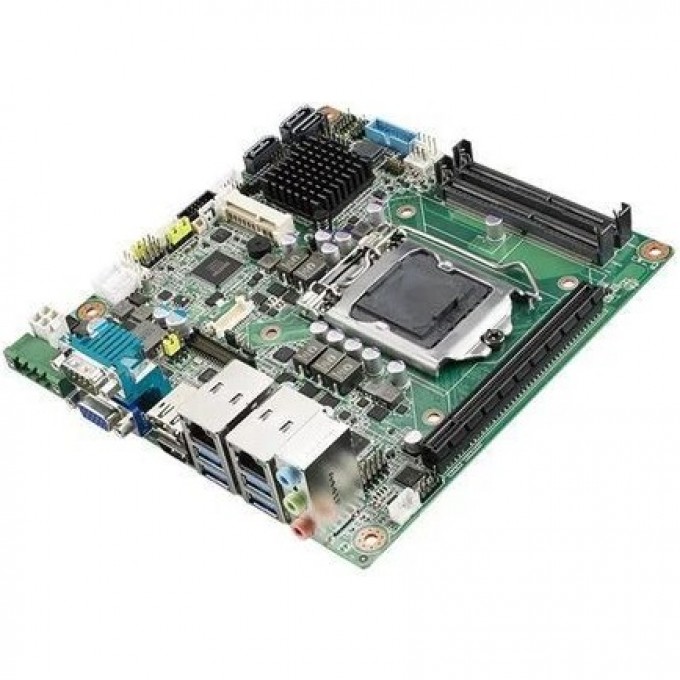

Промышленная материнская плата Mini-ITX ADVANTECH Серия AIMB AIMB-275VG-00A1E
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Advantech AIMB-275VG — промышленная материнская плата форм-фактора Mini-ITX, разработанная брендом Advantech. Данное оборудование предназначено для использования в промышленных, строительных и инженерных системах, где требуется стабильная работа и минимизация эксплуатационных затрат. Плата поддерживает процессоры Intel Pentium, Intel Core i7/i5/i3 6-го поколения с сокетом LGA1151 и чипсетом Intel Q170.
Плата оснащена двумя слотами SODIMM 260-pin для оперативной памяти DDR4 2133 МГц, поддерживая до 32 ГБ. Видеоконтроллер интегрирован в процессор, с интерфейсами DisplayPort, HDMI и VGA. Для сетевых подключений предусмотрено два порта Ethernet 10/100/1000 Mbps с контроллерами Intel i211-AT и Intel i219-LM. Плата имеет 4xDigital In / 4xDigital Out GPIO, 1 слот PCI Express x16 и 1 слот Mini-PCIe.
Модель AIMB-275VG обеспечивает широкие возможности подключения с 1 портом RS-232, 1 портом RS-232/422/485, 4 портами USB 2.0 и 4 портами USB 3.0. Общее количество USB-портов составляет 10. Для хранения данных предусмотрено 3 канала SATA III. Плата поддерживает программный таймер с временем срабатывания от 1 до 255 минут/секунд. Рабочая температура находится в диапазоне от 0 до 60 °С.
Питание осуществляется от источника постоянного тока с входным напряжением 12-24 В. Размеры платы составляют 170 мм в ширину и 170 мм в длину. Поддерживаются функции мониторинга системы. Устройство сертифицировано по стандартам CE и FCC.
• Поддержка процессоров Intel Pentium, Intel Core i7-6700, Intel Core i7-6700TE, Intel Core i5-6500, Intel Core i5-6500TE, Intel Core i3-6100, Intel Core i3-6100TE;
• Чипсет Intel Q170;
• Оперативная память DDR4 2133 до 32 ГБ через 2xSODIMM 260-pin;
• Встроенный в процессор видеоконтроллер с DisplayPort, HDMI, VGA;
• 2 порта Ethernet 10/100/1000 Mbps (Intel i211-AT, Intel i219-LM);
• 1 порт RS-232 и 1 порт RS-232/422/485;
• 8 портов USB (4xUSB 2.0, 4xUSB 3.0);
• 4xDigital In / 4xDigital Out GPIO;
• 1 слот PCI Express x16 и 1 слот Mini-PCIe;
• 3 канала SATA III;
• Программный таймер 1-255 мин/сек;
• Рабочая температура 0 ... 60 °С;
• Входное напряжение 12 ... 24 В DC;
• Форм-фактор Mini-ITX (170 x 170 мм);
• Поддержка функций мониторинга системы;
• Сертификация CE, FCC.
