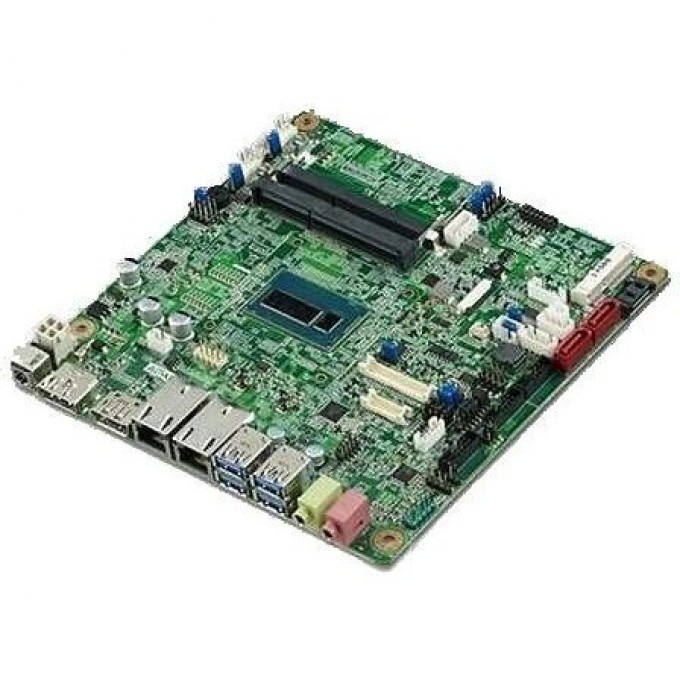

Промышленная материнская плата Mini-ITX ADVANTECH AIMB с Intel Core iU AIMB-230G2-U7A1E

Advantech AIMB-230G2-U7A1E — промышленная материнская плата форм-фактора Mini-ITX от бренда Advantech. Оснащена предустановленным процессором Intel Core i7-4650U с частотой 1.7 ГГц и чипсетом Intel Wildcat Point-LP. Поддерживает оперативную память DDR3L 1600 до 16 ГБ через два разъема SODIMM. Плата предназначена для применения в промышленных, строительных и инженерных системах, где требуется стабильная работа и энергоэффективность.

Материнская плата имеет встроенный в процессор видеоконтроллер и поддерживает интерфейсы DisplayPort и HDMI. Для подключения периферии предусмотрено 2 порта USB 2.0 и 4 порта USB 3.0, а также 2 COM-порта (RS-232 и RS-232/422/485). Сетевые возможности обеспечиваются двумя контроллерами Realtek RTL8111E PCIe GbE. Плата оснащена 4xDigital In / 4xDigital Out GPIO и аудиовыходом (линейный выход).

Устройство включает программный таймер с временем срабатывания от 1 до 255 секунд. Поддерживает 3 канала SATA III с уровнями RAID 0, 1, 5. Внутренние разъемы включают 3xSATA 3, 10-pin DIO, 1x14-pin RS-232/422/485, 10-pin RS-232, 2x4-pin USB 2.0, 4-pin ATX, 5-pin KB, 5-pin MS, 40-pin LVDS. Присутствует поддержка mSATA и 2 слота Mini-PCIe для расширения функционала.

Рабочая температура платы составляет от 0 до 60 °С, а входное напряжение питания постоянного тока — 12 В. Габариты платы составляют 170 мм в ширину и 170 мм в длину. В комплекте поставляются кабели: 2xSATA HDD и 2xSATA power.

• Предустановленный процессор Intel Core i7-4650U;
• Чипсет Intel Wildcat Point-LP;
• Поддержка DDR3L 1600 до 16 ГБ;
• Форм-фактор Mini-ITX;
• Рабочая температура от 0 до 60 °С;
• Входное напряжение питания 12 В DC;
• 2 порта USB 2.0 и 4 порта USB 3.0;
• 2 COM-порта (RS-232, RS-232/422/485);
• 2 Ethernet порта Realtek RTL8111E;
• Встроенный видеоконтроллер с DisplayPort и HDMI;
• 4xDigital In / 4xDigital Out GPIO;
• Программный таймер 1~255 сек;
• 3 канала SATA III с RAID 0, 1, 5;
• Поддержка mSATA;
• 2 слота Mini-PCIe.
