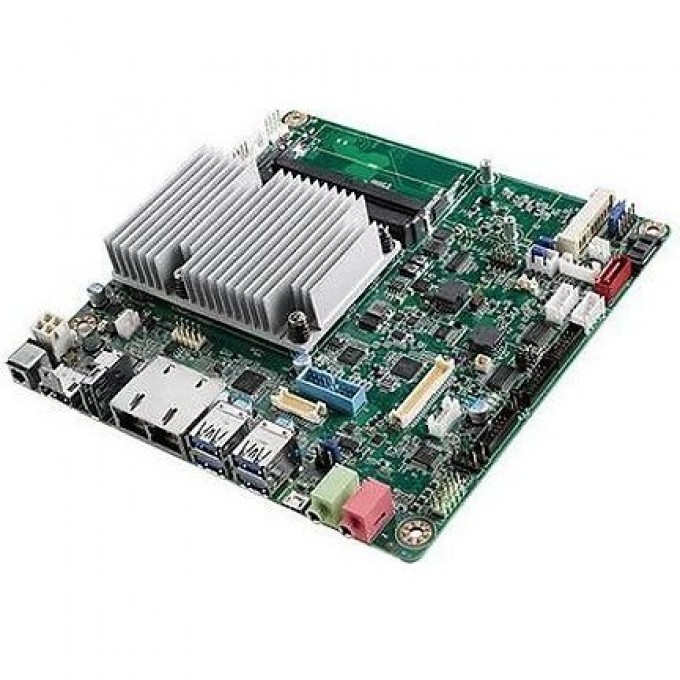

Промышленная материнская плата Mini-ITX ADVANTECH AIMB-232G2 AIMB-232G2-U7A1E
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Advantech AIMB-232G2 — это промышленная материнская плата форм-фактора Mini-ITX, разработанная для применения в условиях, требующих высокой надежности и энергоэффективности. Она оснащена предустановленным процессором Intel Core i7-6600U с частотой 2.6 ГГц и поддерживает до 16 ГБ оперативной памяти DDR4 2133 через два разъема SODIMM. Плата предназначена для использования в промышленных, строительных и инженерных системах.
Материнская плата оборудована двумя портами Gigabit Ethernet на контроллерах Intel I211 и Intel i219-LM, что обеспечивает стабильное сетевое подключение. Для вывода изображения предусмотрены интерфейсы DisplayPort, LVDS и HDMI, а видеоконтроллер интегрирован в процессор. Плата также включает 2 порта RS-232, 6 портов USB 2.0 и 2 порта USB 3.0, а также 2 канала SATA III для подключения накопителей. Поддерживается mSATA и 2 слота Mini-PCIe для расширения функциональности.
Advantech AIMB-232G2 совместима с операционными системами Windows Embedded Standard 7 и Windows Embedded Standard 8. Диапазон рабочих температур составляет от 0 до 60 °С, что позволяет использовать плату в различных промышленных условиях. Входное напряжение питания постоянного тока составляет 12 В. Плата оснащена встроенным вентилятором для охлаждения и поддерживает функции мониторинга системы.
В комплекте с платой поставляются кабели для подключения 2xSATA HDD, 2xSATA power и 1x1-to-4 serial ports. Размеры платы составляют 170 мм в ширину и 170 мм в длину. Аудиосистема представлена встроенным в чипсет контроллером Intel HD Audio с линейным выходом и поддержкой 2 аудиоканалов. Плата также имеет 4 цифровых входа и 4 цифровых выхода GPIO, а также программный таймер с временем срабатывания от 1 до 255 секунд/минут.
• Предустановленный процессор Intel Core i7-6600U с частотой 2.6 ГГц;
• Поддержка до 16 ГБ оперативной памяти DDR4 2133 через 2xSODIMM;
• Форм-фактор Mini-ITX (170x170 мм);
• 2 порта Gigabit Ethernet (Intel I211, Intel i219-LM);
• Видеоинтерфейсы DisplayPort, LVDS, HDMI;
• 2 порта RS-232, 6 портов USB 2.0, 2 порта USB 3.0;
• 2 канала SATA III, поддержка mSATA;
• 2 слота Mini-PCIe;
• Диапазон рабочих температур 0 ... 60 °С;
• Входное напряжение питания 12 В DC;
• Встроенный вентилятор охлаждения;
• GPIO: 4xDigital In / 4xDigital Out;
• Программный таймер 1~255 сек/мин;
• Совместимость с Windows Embedded Standard 7/8;
• Аудиоконтроллер Intel HD Audio с линейным выходом.
