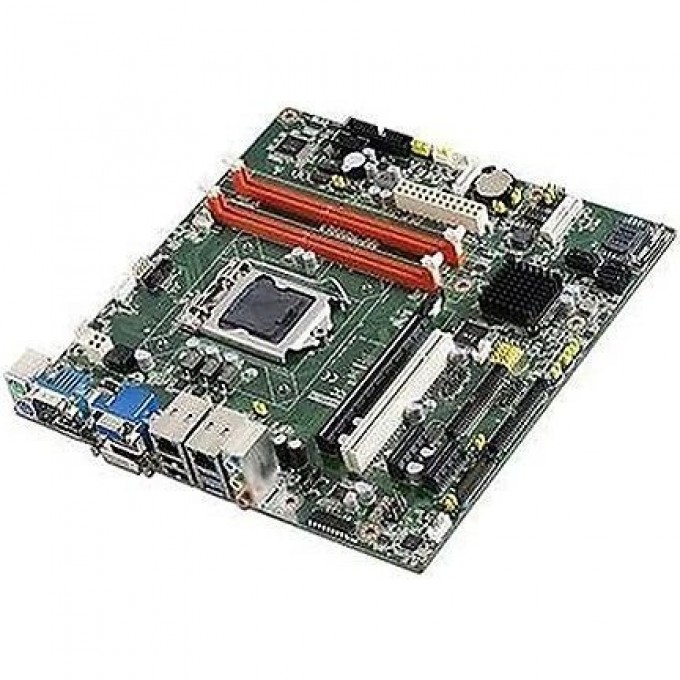

Промышленная материнская плата Micro-ATX ADVANTECH AIMB-503L AIMB-503L-00A1E

Advantech AIMB-503L-00A1E — это промышленная материнская плата форм-фактора Micro-ATX от бренда Advantech. Она предназначена для использования в условиях, где требуется высокая надежность и стабильность работы, таких как промышленные системы, строительное оборудование и инженерные комплексы. Плата поддерживает процессоры Intel Core i3, i5, i7 и Pentium с сокетом LGA1150 и оснащена чипсетом Intel H81.

Плата оборудована двумя разъемами DDR3 DIMM для оперативной памяти DDR3/DDR3L с частотой 1333 или 1600 МГц, поддерживая до 16 ГБ ОЗУ. Видеоконтроллер интегрирован в процессор, а для вывода изображения предусмотрены интерфейсы DVI и VGA. Для расширения функционала имеются один слот PCI Express x16, два слота PCI Express x1 и один слот Mini-PCIe. Контроллер Ethernet Realtek RTL8111E обеспечивает гигабитное сетевое подключение.

Advantech AIMB-503L-00A1E предлагает широкие возможности подключения периферийных устройств: 7 портов USB 2.0, 2 порта USB 3.0, 2 порта RS-232, а также 1 канал SATA III и 2 канала SATA II. Плата поддерживает mSATA и оснащена GPIO (4xDigital In / 4xDigital Out). Встроенный программный таймер с временем срабатывания от 1 до 255 секунд повышает надежность системы в критически важных приложениях. Рабочая температура составляет от 0 до 60 °С.

В комплект поставки входят кабели для подключения SATA HDD (2 шт.), 4-в-1 COM кабель длиной 500 мм и кабель DB9P/M на IDC 10P длиной 600 мм. Разъемы на плате включают DB9, DVI-D, DB15 VGA, PS/2 для мыши и клавиатуры, RJ45 Ethernet, 4xUSB, Mic In и Line Out. Внутренние разъемы представлены SATA 2, 2xSATA 3, 10-pin DIO, 24-pin ATX, 5x4-pin USB 2.0 и 4-pin ATX.
