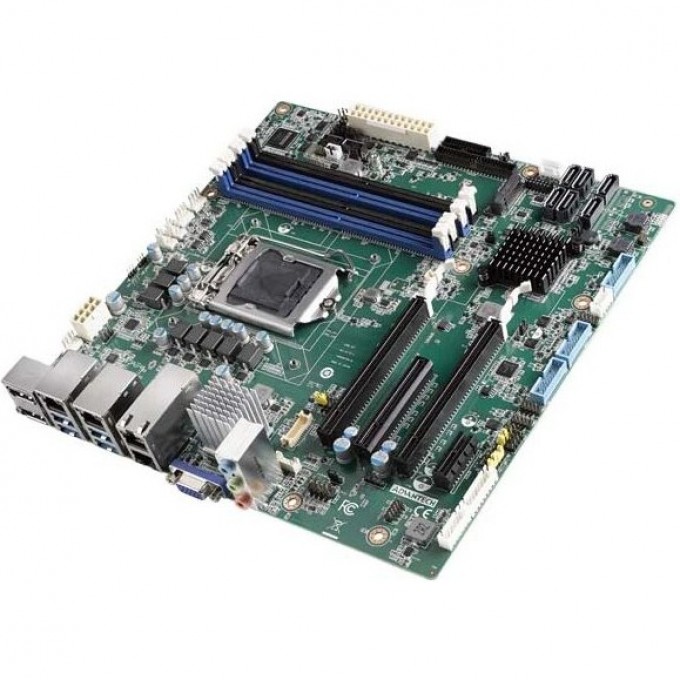

Процессорная плата Micro-ATX ADVANTECH с чипсетом Intel Q470E AIMB-587QG2-00A1E

Advantech AIMB-587QG2 — это процессорная плата форм-фактора Micro-ATX, разработанная брендом Advantech. Она предназначена для использования в промышленных, строительных и инженерных системах, где требуется стабильная работа и надёжность. Плата поддерживает широкий спектр процессоров Intel, включая Celeron, Core i3/i5/i7/i9 и Pentium, устанавливаемых в сокет LGA1200.

Основой платы является чипсет Intel Q470E. Она оснащена четырьмя разъемами DDR4 DIMM (288pin) для оперативной памяти DDR4 с частотой 2400, 2666 или 2933 МГц, поддерживая до 128 ГБ. Видеоконтроллер интегрирован в процессор, а для вывода изображения предусмотрены два порта DisplayPort и eDP. Плата имеет 6 каналов SATA III, 6 COM-портов (5xRS-232, 1xRS-232/422/485) и 6 портов USB 2.0. Сетевые возможности представлены двумя контроллерами Intel i210AT и i219-LM, обеспечивающими скорость 10/100/1000 Мбит/с.

Для расширения функционала предусмотрены 5 слотов расширения, включая 2xPCI Express x16 (один x4, один x16), 1xPCI Express x8 и 1xPCI Express x1. Также имеется один слот M.2 с поддержкой SSD. Плата оснащена 8xDigital In / 8xDigital Out GPIO и программным таймером с диапазоном срабатывания от 1 до 255 секунд/минут. Поддерживается операционная система Windows 10. Рабочий температурный диапазон составляет от 0 до 60 °С.

Внутренние разъемы включают 24-pin ATX, 1x14-pin RS-232/422/485, 5x10-pin RS-232, 6x4-pin USB 2.0, GPIO, 19-pin USB 3.0, 8-pin ATX, 6xSATA 3 и 40-pin eDP. Плата имеет размеры 244x244 мм и входное напряжение питания 12 В постоянного тока. Поддерживается функциональность ECC для оперативной памяти.
