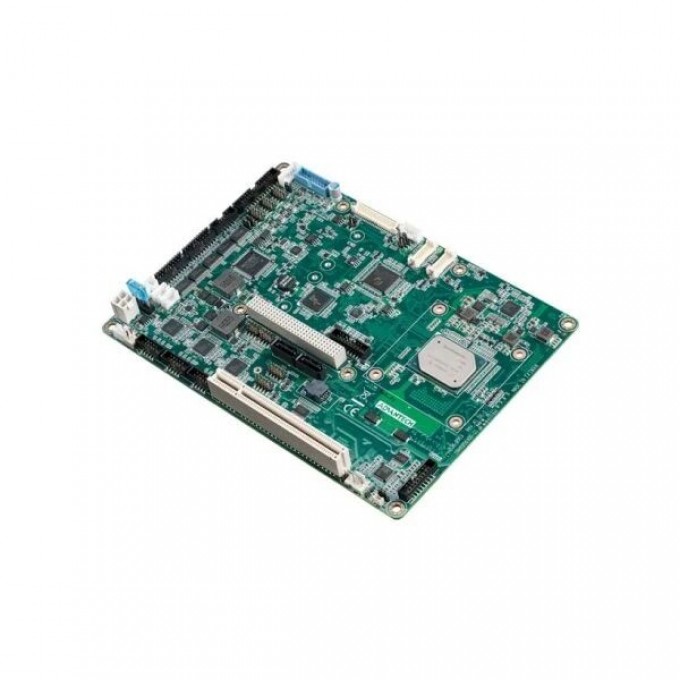

Процессорная плата ADVANTECH EBX с Intel Pentium N4200 PCM-9563NF-S2A2

Advantech PCM-9563NF-S2A2 — процессорная плата формата EBX, разработанная брендом Advantech. Устройство оснащено предустановленным процессором Intel Pentium N4200 и поддерживает оперативную память DDR3L 1866 до 8 ГБ через один слот SODIMM. Плата предназначена для использования в промышленных, строительных и инженерных системах, где требуется стабильная работа и энергоэффективность.

Плата имеет широкий набор интерфейсов, включая 4 порта RS-232, 2 комбинированных порта RS-232/422/485, 6 портов USB 2.0 и 2 порта USB 3.0, что обеспечивает гибкость подключения периферийных устройств. Видеоконтроллер встроен в процессор, а для сетевого подключения предусмотрены два порта Ethernet с контроллером Intel i210. Поддерживается работа с операционными системами Windows IoT Enterprise 10 и Windows 10.

Advantech PCM-9563NF-S2A2 обладает форм-фактором 3.5" и компактными размерами 203 мм в ширину и 146 мм в длину. Рабочая температура платы составляет от 0 до 60 °С, а входное напряжение питания постоянного тока — 12 В. Плата оснащена программным таймером и различными слотами расширения, включая 1 PCI, 1 M.2, 1 Mini-PCIe и 1 PCI-104, а также поддерживает mSATA.

Внутренние разъемы включают COM, SATA 3, USB 2.0, 4-pin (12В DC CPU), HDMI, USB 3.0, 16-pin VGA, 10-pin GbE и 40-pin eDP, что позволяет интегрировать плату в различные системы. Наличие двух каналов SATA III и параллельного порта LPT расширяет возможности подключения накопителей и устаревшего оборудования.
