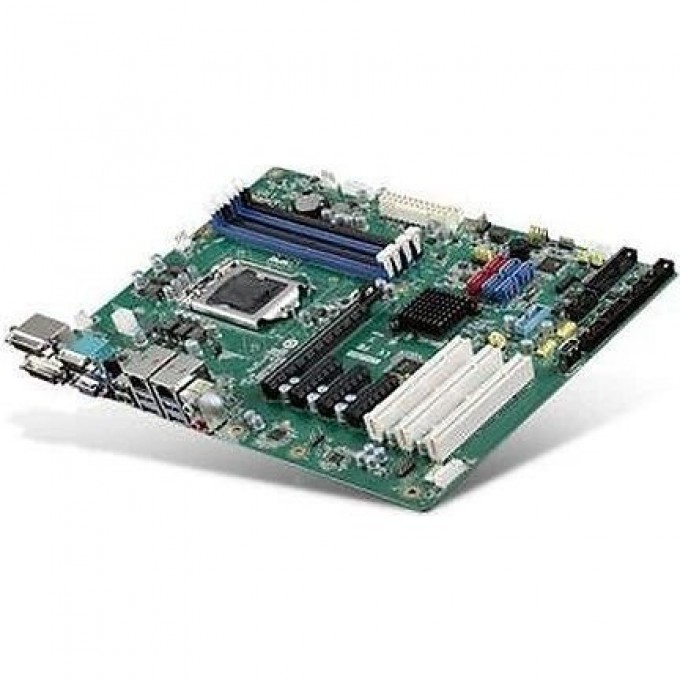

Процессорная плата ADVANTECH AIMB-785G2 для 6-го поколения Intel Core ATX AIMB-785G2-00A1E

Advantech AIMB-785G2-00A1E — процессорная плата форм-фактора ATX, разработанная для работы с процессорами Intel Core 6-го поколения. Плата оснащена чипсетом Intel Q170 и поддерживает до 64 ГБ оперативной памяти DDR4 1866/2133 МГц через четыре 288-контактных DIMM-слота. Она предназначена для использования в промышленных, строительных и инженерных системах, где требуется стабильность и надежность.

Плата имеет широкий набор интерфейсов, включая VGA, 2xDVI, 2xRJ45 Ethernet (контроллеры Intel i211-AT и i219-LM), 5 портов RS-232 и 1 порт RS-232/422/485, а также 7 портов USB 2.0 и 6 портов USB 3.0. Для расширения предусмотрены 3 слота PCI Express x4, 1 слот PCI Express x16 и 3 слота PCI. Встроенный видеоконтроллер использует ресурсы процессора, а аудиоконтроллер Intel HD Audio обеспечивает 2 аудиоканала с линейным выходом.

Advantech AIMB-785G2-00A1E поддерживает 6 каналов SATA III с уровнями RAID 0, 1, 5, 10. Плата оснащена программным таймером с временем срабатывания от 1 до 255 секунд и может работать в диапазоне температур от 0 до 60 °С. Входное напряжение питания составляет 12 В постоянного тока. Размеры платы: 304.8 мм в ширину и 244 мм в длину.

Плата сертифицирована по стандартам CE и FCC, что подтверждает ее соответствие международным требованиям безопасности и электромагнитной совместимости. Наличие параллельного порта LPT и 8 каналов дискретного ввода-вывода расширяет возможности подключения периферийных устройств и интеграции в различные системы автоматизации.

• Поддержка процессоров Intel Core 6-го поколения;
• Чипсет Intel Q170;
• Поддержка до 64 ГБ DDR4 RAM;
• 4 слота DDR4 DIMM 288pin;
• Форм-фактор ATX;
• 2 порта Gigabit Ethernet (Intel i211-AT, Intel i219-LM);
• 6 COM-портов (5xRS-232, 1xRS-232/422/485);
• 13 портов USB (7xUSB 2.0, 6xUSB 3.0);
• Видеоинтерфейсы: VGA, 2xDVI;
• 6 каналов SATA III с поддержкой RAID 0, 1, 5, 10;
• 3 слота PCI Express x4, 1 слот PCI Express x16, 3 слота PCI;
• Рабочая температура от 0 до 60 °С;
• Встроенный программный таймер;
• Параллельный порт LPT;
• 8 каналов дискретного ввода-вывода.
