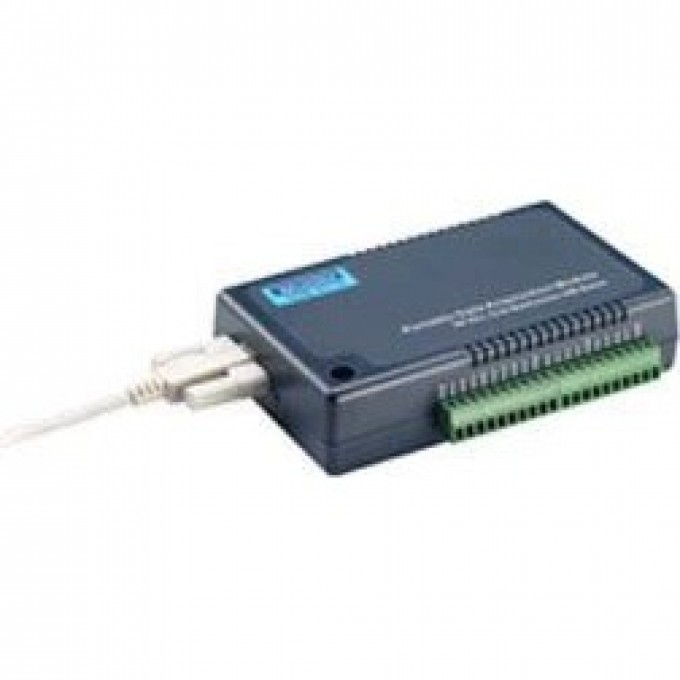

Модуль ввода-вывода ADVANTECH USB Серия 4716-AE USB-4716-AE
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Advantech USB-4716-AE — это модуль ввода-вывода данных, предназначенный для сбора и обработки аналоговых и дискретных сигналов. Устройство произведено брендом Advantech и относится к серии Advantech USB. Модуль оснащен 16 каналами аналогового ввода с 16-битной разрядностью АЦП и частотой выборки 200 кГц, а также 2 каналами аналогового вывода с 16-битной разрядностью ЦАП. Для работы с дискретными сигналами предусмотрено 8 каналов дискретного ввода и 8 каналов дискретного вывода.
Модуль поддерживает различные диапазоны входного сигнала по напряжению для аналоговых входов, включая +/-1.25 В, +/-2.5 В, +/-5 В, +/-10 В, 0...2.5 В, 0...5 В, 0...10 В. Диапазоны выходных сигналов по напряжению для аналоговых выходов составляют 0...5 В, 0...10 В, +/-5 В, +/-10 В. Каналы дискретного ввода имеют тип «Контакт с внешним питанием» с логическими уровнями 2...5 В для «Лог. 1» и 0...1 В для «Лог. 0». Каналы дискретного вывода выполнены по типу «Открытый коллектор» с выходным напряжением 0...5 В и максимальным током 6 мА. Также имеется один канал измерения частоты/импульсов с 32-битным счетчиком и максимальной частотой 1 кГц.
Устройство имеет настольный вид монтажа и пластиковый корпус. Подключение осуществляется через винтовые клеммы и один порт USB v2.0. Модуль работает от постоянного входного напряжения 5 В. Рабочая температура составляет от 0 до 60 °С, а допустимая влажность эксплуатации — от 5 до 95 %. Габаритные размеры модуля: ширина 132 мм, высота 80 мм, глубина 32 мм.
Advantech USB-4716-AE подходит для применения в промышленных системах автоматизации, лабораторных измерениях, системах мониторинга и управления, где требуется точный сбор и выдача аналоговых и дискретных данных. Его характеристики обеспечивают стабильную работу в различных условиях эксплуатации.
