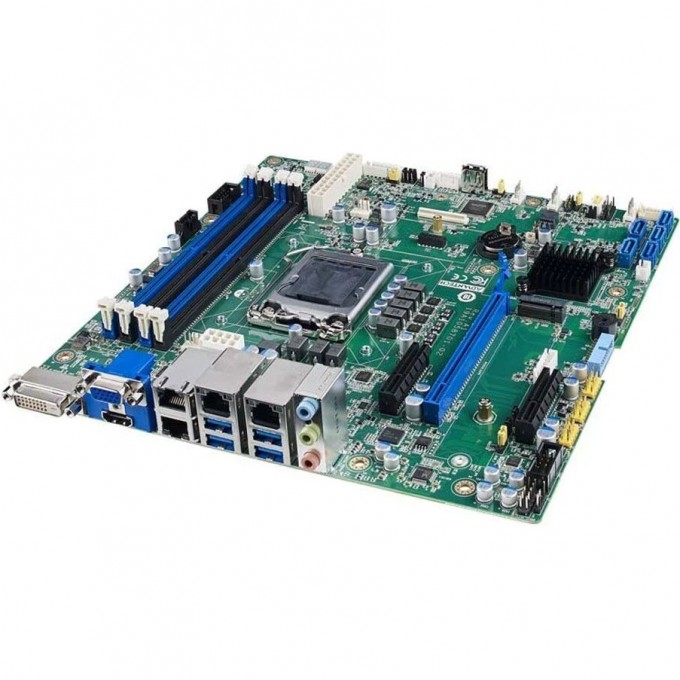

Материнская плата MicroATX/ATX ADVANTECH для Intel Core i3/i5/i7/i9/Xeon W-1270x/W-1290x на чипсете Intel W480E ASMB-587G2-00A1

Материнская плата Advantech ASMB-587G2-00A1 представляет собой решение форм-фактора MicroATX/ATX, разработанное для использования с процессорами Intel Core i3, i5, i7, i9, а также Intel Xeon W-1270x и W-1290x. Основой платы является чипсет Intel W480E и сокет LGA1200. Данная модель поддерживает оперативную память DDR4 с частотами 2133, 2400 и 2666 МГц, обеспечивая максимальный объем до 128 ГБ через четыре 288-контактных DIMM слота.

Плата оснащена интегрированным видеоконтроллером (встроен в процессор) и предлагает видеовыходы DVI-D, HDMI и VGA. Для сетевого подключения предусмотрены два порта Ethernet 10/100/1000 Mbps с контроллерами Intel i210AT и Intel i219-LM. Аудиосистема реализована на базе контроллера Realtek ALC892 с линейным выходом. Для расширения функционала доступны один слот PCI Express x16 и два слота PCI Express x4, а также один слот M.2 для SSD-накопителей.

Advantech ASMB-587G2-00A1 включает пять каналов SATA III с поддержкой RAID уровней 0, 1, 5, 10. Общее количество портов USB составляет 9, из них 4 порта USB 2.0. Плата также имеет два порта RS-232 и поддерживает программный таймер с программируемым временем срабатывания от 1 до 255 секунд/минут. Совместимость обеспечена с операционными системами Windows 10 и Windows Server 2019.

Материнская плата поддерживает функции ECC для оперативной памяти и IPMI для удаленного управления. Внутренние разъемы включают USB 2.0, 24-контактный ATX, 8-контактный ATX, 5xSATA 3, 3xUSB 2.0 и 2x10-контактных RS-232. Габаритные размеры платы составляют 244 мм в ширину и 244 мм в длину. Входное напряжение питания постоянного тока составляет 12 В.
